  产品展示 >> 流量仪表系列 >> 电磁流量计

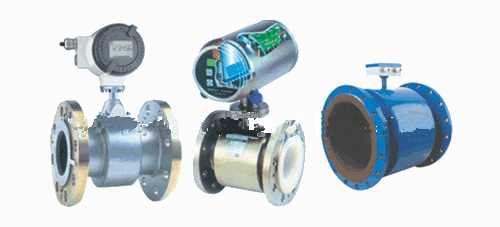

智能电磁流量计





    电磁流量计由电磁流量传感器和转换器配套组成,用以测量管道内各种导电流体或液固二相介质的体积流量。它广泛应用于化工、食品、制糖、酿酒、冶金、造纸、水利、环保、印染、石油、煤炭等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、给排水、双氧水、啤酒、麦汁、各种饮料等导电液体介质的体积流量。

  二、主要特点

1.流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2.测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
3.由于感应电压信号是在整个充满磁场的中间中形成的,是管道载面上的平均值因此传感器所需的直管段较短,长度为5倍的管道直径。
4.多种电极及内衬材料,可满足耐腐蚀、耐磨损的要求。
5.XSTLDE转换器采用国际最新最先进的单片机和表面贴装技术,性能可靠、精度高、功耗低、零点稳定、参数设定方便,点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
6.双向测量系统,可测正向流量,反向流量,采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。
  三、工作原理
    电磁流量计是基于法拉第电磁感应定律而制成的,只是其中切割磁力线的导体不是固态金属,而是具有一定电导率的流体。当导电的流体在处于磁场中的测量管内作切割磁力线运动时,则在运动的流体内产生感应电动势。电动势用一对金属电极检测出并送至转换器通过智能化处理,然后转换成标准信号4~20mA和0~1kHz输出。

其感应电动势E可用下式表示:



式中:K=仪表常数
B=磁感应强度
V=测量管截面内的平均流速
D=测量管的内径

  三、技术指标
1.公称压力:普通型 DN(4~80)—4.0MPa;DN(100~150)—1.6MPa;
DN(200~1000)—1.0MPa;DN(1100~2000) —0.6MPa。
高压型 DN(4~80)—6.3MPa,10 Mpa,16 MPa,25 MPa,32 MPa;
DN(100~150)—2.5 MPa,4.0 MPa,6.3 MPa,10 MPa,16 MPa;
DN(200~600)—1.6 MPa,2.5 MPa,4.0 MPa;
DN(700~1000)—1.6 MPa,2.5 MPa;
DN(1100~2000)—1.0 MPa,1.6MPa。
2.准确度等级:0.2、0.5(示值误差)
3.流速范围: (0.1~15)m/s
4.流体电导率:≥5uS/cm
5.防护等级: IP65(防喷水型)、IP68(潜水型)
6.流体温度: (-30~+180)℃
7.工作环境: (-25~+55)℃,5%~95%RH
8.连接方式: 法兰连接(GB9119—1988)或ANSI标准
9.输出信号: (0~1)kHz、(4~20)mA或(0~10)mA
10.供电电源: 220VAC、50Hz或24VDC。

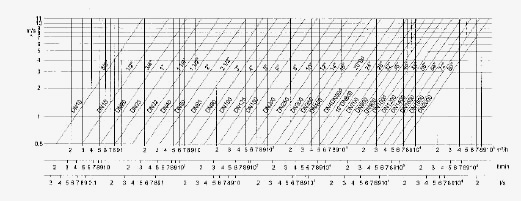

四、流量计内径、流速与流量关系曲线图

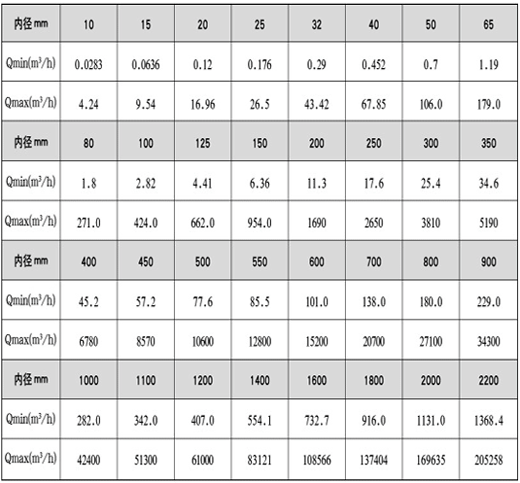

五、流量范围表

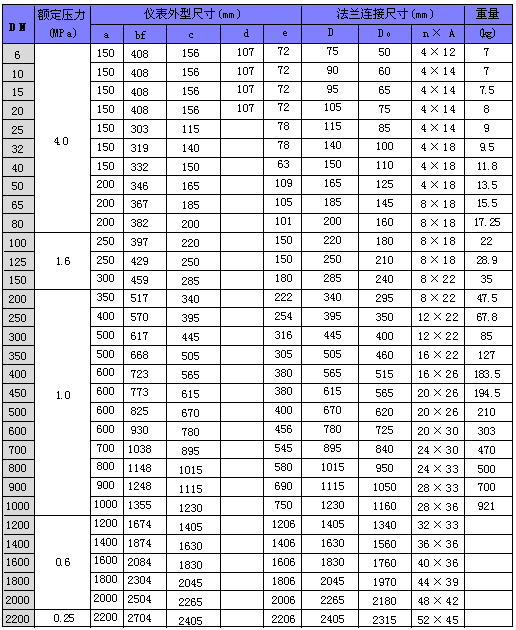

六、一体式流量计外形尺寸及重量
DN 6-20
DN 25-2000

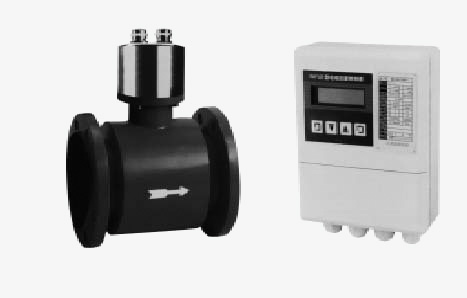

七、分体式流量计外观及转换器

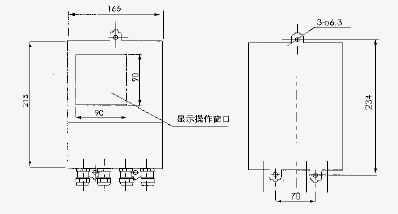

转换器外观尺寸(mm3)
宽×高×深:165×215×70
转换器安装尺寸(墙壁挂式)
八、安装位置注意事项
    电磁流量计安装时测量电极的轴线必须近似于水平方向,测量管道内应完全充满液体。流量计的前方最少要有5D(D为流量计内径)长度的直管段,后方最少要有3D长度的直管段,流体的流动方向和流量计的箭头方向一致。管道内如有真空会损坏流量计的内衬,需特别注意。流量计附近应无强电磁场,并有充裕的空间,以便安装和维护。若测量管道有振动,在流量计的两边应有固定的支座。测量不同介质的混合液体时混合点与流量计之间的距离最少要有30D(D为流量计内径)长度。为方便今后流量计的清洗和维护,应安装旁通管道。安装聚四氟乙烯内衬的流量计时,连接两个法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。


● 应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处



● 应安装在管道的上升处



● 在开口排放的管道安装,应安装在管道的较 低处



● 若管道落差超过5m,在传感器的下游最高位置上安装排气阀



● 应在传感器的下游安装控制阀和切断阀而不应安装在传感器上游



● 传感器绝对不能安装在泵的抽吸侧,应安装在泵的出口处



●在测量井内安装流量计的方式



1、入口 2、溢流管 3、入口栅
4、清洗孔 5、流量计 6、可卸短管
7、出口密封闸 8、出口 9、排污阀
九、型号选择
