　| 产品展示 >> 工业用热电偶系列 >> WR系列装配式热电偶　

　

WR系列装配式热电偶

　

　    WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统 ，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
    热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
    热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
    各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成；抱箍热电偶为事态科技公司发明，可在不破坏管道情况下，测量管道内介质温度。
　二、特点
　·装配简单，更换方便；
·压簧式感温元件，抗振性能好；
·测温范围大；
·机械强度高，耐压性能好；
　三、工作原理
　    热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
　四、主要技术参数
　产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
　五、常温绝缘电阻
　    热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
　六、测量温度及允差
　
型 号
分 度 号
允  差  等 级
I
II
允差值
测温范围°C
允差值

测温范围°C

WRN
K
±1.5°C
-40～+375
±2.5 °C
-40～+333
±0.004ltl
375～1000
±0.0075 ltl

333～1200

WRM
N
±1.5°C
-40～+375
±2.5°C
-40～+333
±0.004 ltl
375～1000
±0.0075 ltl
333～1200
WRE
E
±1.5°C
-40～+375
±1.5°C
-40～+333
±0.004 ltl
375～800
±0.004 ltl
333～900
WRF
J
±1.5°C
-40～+375
±1.5°C
-40～+333
±0.004 ltl
375～750
±0.004 ltl
333～750
WRC
T
±1.5°C
-40～+125
±1°C
-40～+133
±0.004 ltl
125～350
±0.0075 ltl
133～350
WRP
WRR
S
B
±1.0
1100～1600
±2.5
600～1600
±1.0
1300～1800
±2.5
700～1800

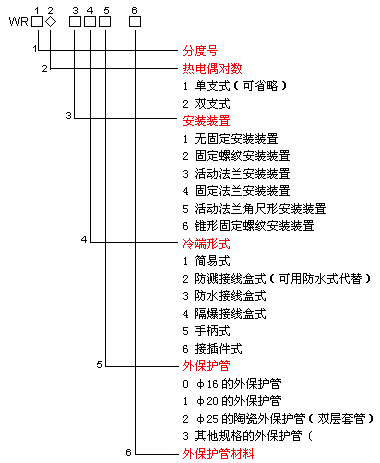

　六、型号命名方式
　
　　1 321钢管可不用标准
G 高温合金不锈钢管
F 耐腐不锈钢管 316,316L
T1 高铝质（氧化铝）陶瓷外保护管
T2 刚玉陶瓷外保护管 		　

　
