| | WR□K系列铠装热电偶是本公司精心设计制造的新一代系列产品。本系列产品符合国际电工委员会（IEC）标准，技术性能可替代同等现代化设备和高科技领域，也适合于进口成套设备的维修更换或输出项目的成套配套以及技术改造项目的配套。
铠装热电偶与一般工业热电偶一样，与显示仪表等配套，在一定的使用范围内对气体、液体介质或固体表面温度进行自动检测或自动调节。
本公司生产的系列产品规格齐全，质量可靠，并热忱为用户服务。
|
| | ◆特点
|
| | ·装配简单，更换方便；
·压簧式感温元件，抗振性能好；
·测温范围大；
·机械强度高，耐压性能好；
|
| | ◆工作原理
|
| | 铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
|
| | ◆主要技术参数
|
| | 产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997
|
| | ◆测量温度及允差
|
| 型号 | 分度号 | 允差等级 |
| I | II |
| 允差值 | 测温范围°C | 允差值 | 测温范围°C | | WRNK | K | ±1.5°C | -40～+375 | ±2.5
°C | -40～+333 |
| ±0.004ltl | 375～1000 | ±0.0075
ltl | 333～1200 |
| WRMK | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
| ±0.004 ltl | 375～1000 | ±0.0075
ltl | 333～1200 |
| WREK | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～800 | ±0.004
ltl | 333～900 |
| WRFK | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～750 | ±0.004
ltl | 333～750 |
| WRCK | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
| ±0.004 ltl | 125～350 | ±0.0075
ltl | 133～1000 |
| WRPK | S | ±1°C | 0～+1100 | ±2.5°C | 0～600 |
| ±[0.003(t-1100)] | 1100～1600 | ±0.0025
ltl | 600～1600 |
|
| ◆常温绝缘电阻 |
| | 铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。
即1m长的试样的绝缘电阻为1000MΩ；
10m长的试样的绝缘电阻为100 MΩ；
|
| | ◆偶丝直径及材料 |
| |
| 偶丝形式 | 单支式 | 双支式 |
| 套管直径 | Ф2
Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3
Ф4 Ф5 Ф6 Ф8 | | 套管材质 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K﹑N | 1Cr18Ni9Ti
GH3030 | 1Cr18Ni9Ti
GH3030 | | S | GH3039 | GH3039 |
|
| | ◆铠装热电偶推荐使用温度 |
| 品
种 | 套管材料 | 外
径 | 使用温度（°Ｃ） |
| 长期使用 | 短期使用 |
| 镍铬-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0，4.0，5. 0，6.0，8.0 | 800 | 900 |
| GH3030 | 2.0，3.0 | 800 | 900 |
| 4.0，5.0 | 900 | 1000 |
| 6.0，8.0 | 1000 | 1100 |
| 镍铬硅-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 |
| GH3030 | 2.0,3.0 | 900 | 1000 |
| 4.0,5.0 | 1000 | 1100 |
| 6.0,8.0 | 1100 | 1200 |
| GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
| 镍铬-铜镍 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
| 3.0,4.0,5.0 | 600 | 700 |
| 6.0,8.0 | 700 | 800 |
| 铁-铜镍 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
| 3.0,4.0,5.0 | 500 | 600 |
| 6.0,8.0 | 600 | 750 |
| 铜-铜镍 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 |
| 铂铑10-铂 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
|
| ◆铠装热电偶测量端形式 |
|
代号
|
形式
|
结构
|
特点
|
单支式
|
双支式
| |
1
| 露端型
|
| 1.反应速度快。
2.适合于测量发动机的排气温度。3.与其它测量结构相比测量端强度差。
| ф1.0-ф8.0
| ф3.0-ф8.0
| |
2
|
接壳型
|
|
1.反应速度较快
2.耐压性能好，最高可承受350Mpa
3.不适合于有电磁干扰的场合 |
ф0.25-ф8.0
| ф3.0-ф8.0
| |
3
| 绝缘型
|
| 1.反应速度比较壳型慢
2.使用寿命长
3.防电磁干扰 |
ф0.5-ф8.0
| ф3.0-ф8.0
| |
4
| 分离式
绝缘型
|
|
1.可避免双支间的信号干扰
2.其它特点同绝缘型
|
| ф3.0-ф8.0
|
|

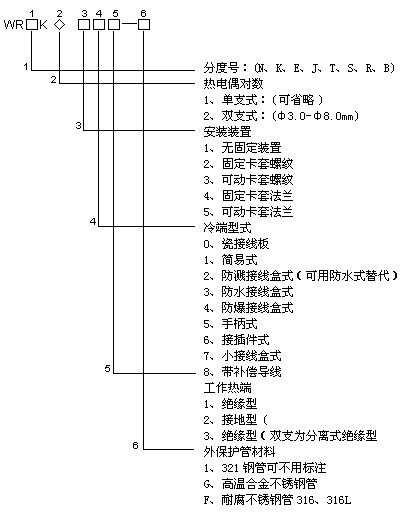

| ◆型号命名方式 |
| | |
| | | | |
