一、主要性能

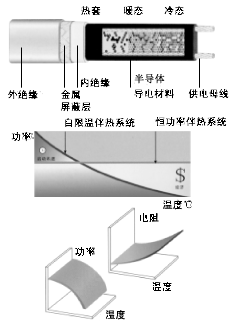

1、自限温电伴热带的自控原理、结构及特性曲线
时态牌自限温电伴热带由导电聚合物和两根平行金属导线及绝缘护层构成。其特点是功率可随伴热对象温度的变化而变化,从而使伴热成为全程自动限温,任意段点随时加热补偿。独特的并联线路设计使其可以根据需要任意裁剪和连接、从而让设计、安装、维护更方便、更轻松。
自限温电伴热带随温度变化的情况:温度上升时,电阻增加,功率减少;温度下降时,电阻减小,功率增大。
自限温电伴热带随环境温度的降低,自动增加功率,迅速启动。温度上升时功率减少,降低运行成本。
|
|
|
2、产品样本
名称
|
型号
|
标称功率(W/m.
10℃)
|
最高维持温度
(℃)
|
最高承受温度
(℃)
|
最高表面温度
(℃)
|
最低安装温度
(℃)
|
额定电压下的最大使用长度(m)
|
6-12V
|
24-50V
|
24-50V
|
24-50V
|
低温太阳能电伴热带
|
DBR
|
5-15
|
75
|
105
|
95
|
-50
|
10
|
20
|
20
|
30
|
安全型低温电伴热带
|
DBR
|
10-35
|
75 |
105 |
95 |
-50 |
20
|
20
|
20
|
100
|
低、中温民用建筑用电伴热带
|
D(Z)BR
|
15-45
|
75/105 |
105/140 |
95/135 |
-50/-30 |
20
|
50
|
50
|
100
|
低、中温通用型电伴热带
|
D(Z)BR
|
15-45 |
75/105 |
105/140 |
95/135 |
-50/-30 |
20
|
50
|
50
|
100
|
低(D)、中(Z)温组合电伴热带
|
ZHn()BR
|
15-60 |
同被组合发热芯带的技术指标
|
|
低(D)、中(Z)温中长型电伴热带
|
()DY-P-J3
|
35-60 |
同被组合发热芯带的技术指标
|
350
|
中(Z)温油井电伴热带
|
ZSWJ
|
25-60
KW-km |
同被组合发热芯带的技术指标
|
2000
|
3、产品型号释义 |
|
|
例:1、低温电伴热带DBR,中温电伴热带ZBR及高温等;
如:DBR-JF-25-220
2、基本结构:J;屏蔽结构;P;加强结构:P/J表示为:时态牌低温含氟绝缘基本型自限温伴热带,标称功率25W/m.10℃,额定电压220V。
注:特殊电压产品可以因需要订货专供(24V、36V、110V、380V等) |
4、产品划分原则
以温度等级划分为:低、中、高温系列;
以专用领域划分为:太阳能专用,消防专用,工业专用,长输管线系列,化工石油系列等;
以使用长度及PTC芯带根数(n)划分为:中长型、组合型。
|
|
二、消防及给排水专用电伴热带
随着各类建筑及公用设施比例的加大,外部设备的增加,使本来复杂的管道系统越来越多地暴露在相对开放的空间,所以建筑当中重要管线安全性标准的提高,都使管道防冻系统在建筑中扮演越来越重要角色,一方面注意环保的同时,另外在防冻保温上就需要有电伴热系统来维持管道中的水不会在冬天发生冻结。
由于北方冬季环境温度比较低,各种液体输送管不同程度出现冻堵现象,甚至发生爆裂,给人们的工作、生活带来严重影响。消防管道与人们的生活息息相关,其意义更为重大。电伴热带作一种有效的消防管道防冻解决方案,在消防管线及地下车库喷淋系统中,一直被广泛应用,其工作原理是通过电伴热带发的热量,直接或间接的热交换补偿被伴热管道的热损失,以达到防冻保温的要求,保证消防管道在严寒的冬季的正常使用,我厂科研人员精心研制,推出了双阻燃消防专用电伴热带,该产品具有伴热、阻燃、自动保温、限温等特性,节约电能、间歇操作时,升温自动快速,安装及运行费用低。
该产品广泛应用于消防栓、消防管道及地下车库喷淋系统,空调冷却系统管道防冻伴热。我厂的消防系列专用电伴热在北京、天津、大连等诸多城市的消防工程中大量应用,用户均反应效果良好。

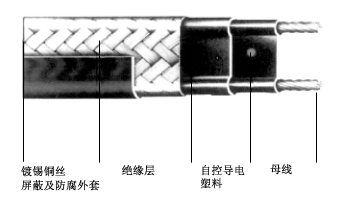

时态消防专用电伴热带
|
|
|
|
三、地热采暖专用自限温电伴热带
电热地面智能采暖用远红外低、中温辐射电热带
电热带地面智能采暖用远红外低、中温辐射自限温电伴热带专用于电热地面采暖,也可以用于道路化冰雪等场合,适用于普通区、危险区或腐蚀区。
保暖·理疗·保健
众所周知,寒从脚下起,脚足是人的第二心脏,它遍布着人体的大量穴位,中医认为:双脚的保健,对人体的健康至关重要。时态牌地热采暖专用电伴热带经科学的热工设计,精心的施工,使您的室内温暖如春。
高科技·低成本·新潮流
时态牌地热采暖专用电伴热带,采用纳米导电材料与高分子材料复合,并结合低、中温辐射远红外转化技术制成的芯带,具有自动补偿、高效节能,安全环保、不占空间、使用寿命长等优势,引导室内采暖新潮流。
1、远红外自限温电伴热带地面采暖的主要特点
①温度均匀
电热地面由下往上进行远红外辐射。两种自动控制,产品本身自限温+辅助控温。
②清洁卫生、健康保健
电伴热带的远红外特性,发出的对人体有益的远红个线。起到医疗保健作用,供暖主要由远红个辐射承担,空气洁净无污染、清新怡人。
③室温分布合理
理想的供暖温度分布层应为“温足而顶凉”,当脚下温度低时,全身都会感到寒冷,远红外自限温电伴热带地面供暖系统是最接近理想供暖温度分布层的系统。
④节约能源
由于室内温度分布合理,电热带本身具有的控温特性,该产品是唯一最节能智能型电热元件。加上各房间安装的智能温控器,该系统比传统供暖系统节能30%—50%。
⑤安全、方便
电伴热带可以剪切,交叉重叠,不会因温控器失灵电热地面被覆盖,而出现过热、烧毁供暖系统的隐患。产品具有阻燃性,绝缘电阻≥100MΩ,做到绝对安全。
⑥使用寿命长
该电热带采用了含氟材料,防护层也采用谷称“塑料王”的氟塑料,保证了系统长达50年以上的使用寿命,系统完全封闭没有任何部件会被人为损坏,电热地面为免维护产品,节省人力、物力。
⑦不占使用空间
供暖系统基本不占空间,相对传统彩暖增加了使用面积3%—5%,不影响各类装璜和器具摆设,兼容性强。 |
|
4、低温、中温通用系列电伴热带
时态DBR、ZBR通用系列自控温电伴热带专用于工艺管线或容器储罐及仪表的内热式或外热式防冻的恒温以及建筑化冰雪恒温采暖等众多场合,最高维持温为75℃、105℃,在前述最高维持温度以下,任何维持温度通过热工设计都可达到。电伴热线适用于普通区、危险区或腐蚀区。产品型号如下:
通
用
型 |
DBR-Jz(Jf) |
ZBR-Jz(Jf) |
DBR-Pz(Pf) |
ZBR-Pz(Pf) |
DBR-Pz/Jz(Pf/Jf) |
ZBR-Pz/Jz(Pf/Jf) |
|

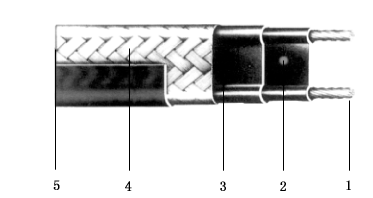

屏蔽加强电伴热带图
|
|
|
结构: |
|
1、铜导线 |
|
2、发热材料—导电塑料 |
|
3、绝缘护层 |
|
4、编织屏蔽层 |
|
5、防腐外套 |
|
|
五、中长及组合电伴热带
容器、储罐大功率输出的防冻、伴热、加热,其内热式和外热式皆适用于普通区、危险区和腐蚀区。
1、产品型号如下:

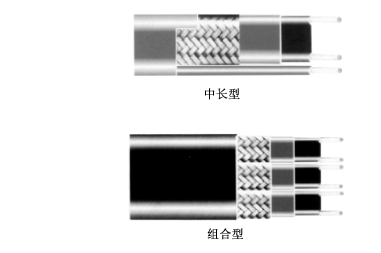

中长型电伴热带: |
DBR-P-J3(Pz、Pf) |
|
|
ZBR-Pf-J3 |
|
组合型电伴热带: |
ZHnDBR(n=2、3、4……) |
|
|
ZHnZBR(n=2、3、4……) |
|
|
|

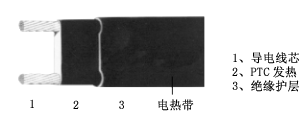

六、冷冻及船舶行业专用安全型电伴热带
时态安全型专用电伴热带采用24V、36V、110电压设计,安全可靠,在速冻冷库门、船舶等安置自限温电伴热带,能有效防止库门冻结及仪器仪表管路的保温伴热等。
|
|
七、石油行业专用油井电伴热系列

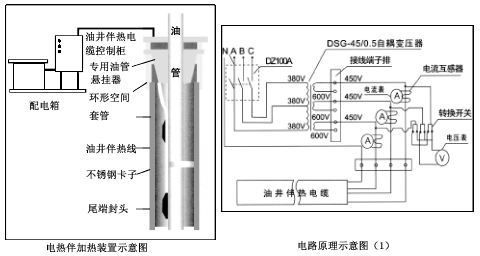

1、自限温油井伴热电缆井筒伴热装置工作原理
①主要特征
为产油管提供所需的热量,使油温保持在含蜡原油和稠油的临界点之上。
自调可变的输出功率使自限温伴热电缆设计达到最佳的经济效益。
自限性能使油管不会过热,不会产生过热点或由于井况的变化产生烧毁现象。自限温技术使伴热电缆每一点相应因被伴热体系每一点温度变化而都能自调功率。随着油管温度的增加,伴热电缆会自动地降低输出的热量,反之亦然。以此种方式,伴热电缆会不断地补偿温度的波动,而常规电热线(恒温率)易产生局部过热或烧毁等。
自限性能更能满足每口井的特殊要求,可连续或重复使用,也可因井况进一步节能需要,特别是定期清蜡而间断使用。
②主要优点
经济性:简便的安装和根据特定油井的设计取得最佳效益的加热系统。该系统以下列方式即刻对原油产量产生效应:
a、减少油管和堵蜡及频繁的刮蜡,以稳定产量。
b、提温降粘减小井筒的流动阻力,增加泵效。
c、减轻了抽油机负荷,延长柱泵周期。
便于控制:油井伴热电缆输出的热量可以根据需要自行变化,例运行费用达到最低值,临时关井后,油管不会堵塞,可迅速恢复油井的生产能力。同时低流速的原油不会产生部分堵塞油管的现象。不会污染原油,既可能获得生产原油的全部价值,也不会影响下游炼油的处理工艺。 |
|
|
|
八、恒功率并联电热带
恒功率并联电热带由于其多个发热节在整个长度并联相接,故简称为并联式电热带。有HBL型和CHBL型两种。

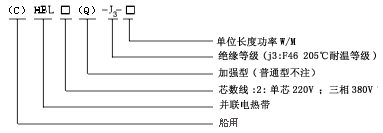

1、产品型号
|
|
2、工作原理
电源母线为二根平行绝缘铜导线,并在其表面上绕缠电热丝,并将该电热丝每隔一定距离“即发热节长”与母线连接,形成连续并联电阻,母线通电后,各并联电阻发热,因而形成一条连续的加热带。
3、产品特点
恒功率并联电热带单位长度的发热量恒定,使用的电热带越长输出的功率越大。该电热带在现场能按实际需要长度任意剪切。此外电热带因富有柔软性,可以很方便地紧贴在管道表面,电热带外层的金属屏蔽网可以防止静电产生安全接,它不仅提高了电热带的整体强度,还起着传热和散热的作用。
恒功率并联电热带与温控器配合使用时,可以精确维持管道或加热体的介质温度。 |
|
|
