一、概述
LB型刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量。 流量计可以现场显示累积流量，并有远传输出接口，与相应的光电式电脉冲转换器和流量积算仪配套使用，可进行远程测量、显示和控制。 流量计具有精度高，重复性好，范围度大的特点，对流量计前后直管段要求不高。适用较高粘度的流体，流体粘度变化对示值影响较小。适用无腐蚀性的流体，如原油、石油制品等。
|
|
| |
二、技术参数
| 型号 |
公称通径
mm |
公称压力
MPa |
最大流量
m^3/h |
远传输出轴转速
m^3/r |
| LB-50 |
50 |
1.6
2.5
4.0
6.3 |
25 |
0.01 |
| LB-80 |
80 |
60 |
| LB-100 |
100 |
100 |
| LB-150 |
150 |
250 |
0.1 |
| LB-200 |
200 |
400 |
| LB-250 |
250 |
600 |
| LB-300 |
300 |
1000 |
| 精确度等级： |
范围度5：1时，0.2级 |
|
范围度10：l时，0.5级 |
| 介质温度： |
0～120℃，＞120℃为特殊订货 |
| 介质粘度范围： |
3～5000mPa.s |
| 最大压力损失： |
粘度为3mpa.s时，最大压力损失＜0.03MPa |
| 管道连接方式： |
法兰连接，流量计法兰按JB/T79-94标准 |
|
| |
三、工作原理
如图所示，刮板在流体的推动下带动转子一起转动，转动过程中刮板在固定的凸轮的作用下依此伸出缩回，连续地与壳体壁形成计量腔计量流体体积，计量腔的容积是固定的，因此，转子的转数与流过流量计的流体体积成正比，通过减速机构在计数器中得到流体体积。
|
| |
 |

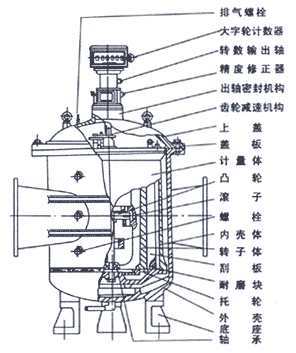

四、外形结构
刮板流量计主要由壳体、计量体、齿轮减速机构、出轴密封机构，精度修正器、计数器等组成。 |
 |
| 五、型号规格 |
| 号 |
公称
压力
MPa |
总高
H |
中心高
H1 |
底座
位置
A |
底座螺
栓位置
L1×L2 |
底座螺栓
孔尺寸
Φ |
法兰
间距
L |
法兰
外圆
D1 |
螺栓孔
中心圆
D2 |
螺栓
孔径
n-Φd |
连接
螺栓
n-Md1 |
重量
kg |
| LB-50 |
1.6 |
868 |
208 |
100 |
230×230 |
4-Φ23 |
360 |
Φ160 |
Φ125 |
4-Φ18 |
4-M16 |
55 |
| 2.5 |
Φ160 |
Φ125 |
4-Φ18 |
4-M16 |
| 4.0 |
Φ160 |
Φ125 |
4-Φ18 |
4-M16 |
| 6.3 |
Φ175 |
Φ135 |
4-Φ23 |
4-M20 |
| LB-80 |
1.6 |
963 |
310 |
150 |
320×320 |
4-Φ23 |
460 |
Φ195 |
Φ160 |
4-Φ18 |
4-M16 |
95 |
| 2.5 |
Φ195 |
Φ160 |
4-Φ18 |
4-M16 |
| 4.0 |
Φ195 |
Φ160 |
4-Φ18 |
4-M16 |
| 6.3 |
Φ210 |
Φ170 |
4-Φ23 |
4-M20 |
| LB-100 |
1.6 |
963 |
310 |
150 |
320×320 |
4-Φ23 |
500 |
Φ215 |
Φ180 |
4-Φ18 |
4-M16 |
120 |
| 2.5 |
Φ230 |
Φ190 |
4-Φ23 |
4-M20 |
| 4.0 |
Φ230 |
Φ190 |
4-Φ23 |
4-M20 |
| 6.3 |
Φ230 |
Φ200 |
4-Φ25 |
4-M22 |
| LB-150 |
1.6 |
1263 |
420 |
190 |
420×420 |
4-Φ27 |
650 |
Φ280 |
Φ240 |
8-Φ23 |
8-M20 |
380 |
| 2.5 |
Φ300 |
Φ250 |
8-Φ25 |
8-M22 |
| 4.0 |
Φ300 |
Φ250 |
8-Φ25 |
8-M22 |
| 6.3 |
Φ340 |
Φ280 |
8-Φ34 |
8-M30 |
| LB-200 |
1.6 |
1343 |
500 |
300 |
480×480 |
4-Φ27 |
700 |
Φ335 |
Φ295 |
12-Φ23 |
12-M20 |
700 |
| 2.5 |
Φ360 |
Φ310 |
12-Φ25 |
12-M22 |
| 4.0 |
Φ375 |
Φ320 |
12-Φ30 |
12-M27 |
| 6.3 |
Φ405 |
Φ345 |
12-Φ34 |
12-M30 |
| LB-250 |
1.6 |
1650 |
680 |
350 |
560×560 |
8-Φ23 |
1000 |
Φ405 |
Φ355 |
12-Φ25 |
12-M22 |
1200 |
| 2.5 |
Φ425 |
Φ370 |
12-Φ30 |
12-M27 |
| 4.0 |
Φ445 |
Φ385 |
12-Φ34 |
12-M30 |
| 6.3 |
Φ470 |
Φ400 |
12-Φ41 |
12-M36 |
| LB-300 |
1.6 |
1720 |
786 |
410 |
660×660 |
8-Φ23 |
1000 |
Φ460 |
Φ410 |
12-Φ25 |
12-M22 |
2200 |
| 2.5 |
Φ485 |
Φ430 |
16-Φ30 |
16-M27 |
| 4.0 |
Φ510 |
Φ450 |
16-Φ34 |
16-M30 |
| 6.3 |
Φ530 |
Φ460 |
16-Φ41 |
16-M36 |
|
六、订货须知
1.如流体介质中有污物，如泥沙等，则必须配过滤器。
2.如液体中含有气体，则必须配消气器。
3.需要进行远距离流量显示及配接调节器，记录仪其它仪表时，可订购本公司生产的光电式电脉冲转换器及流量数字积算仪配套使用。详细情况请参阅各种型号转换器与积算仪的说明书。
·请注明产品的型号规格。
·请注明流体介质的名称、粘度、常用压力、公称压力、使用温度范围。
·请注明流体的常用流量、流量范围及精度要求。
·若需配置本公司生产的光电式电脉冲转换器、过滤器、消气器及流量积算仪时，可同时订货说明。
·若用户另有特殊要求时，可与本厂销售部门商谈。 |
| |
| |
