 产品展示 >> 电容式变送器系列 >> XST1151LT法兰液位变送器

XST-601/602系列电感式液位变送器

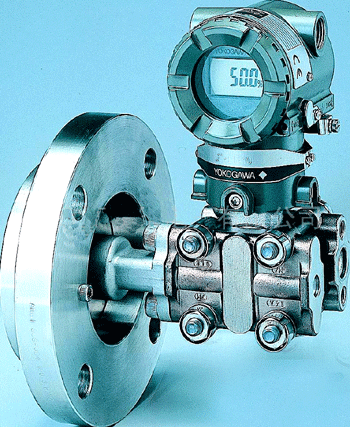

XST1151LT法兰液位变送器




      用于测量含有固体和沉淀性液体的液位和密度,然后转变成4~20mA DC信号输出。XST1151LT可与HART手操器相互通讯,通过它们进行设定、监控等。


1. 性能规格
(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
1.1.1. 数字、智能
±0.1%校验量程
1.1.2. 模拟、线性
±0.2%校验量程
1.2. 稳定性
1.2.1. 数字、智能:6个月,±0.1%URL
1.2.2. 模拟、线性:6个月,±0.2%URL
1.3. 环境温度影响
1.3.1.数字、智能:
零点误差:±0.2%URL/56℃
总体误差:±(0.2%URL+0.18%校验量程)/56℃
1.3.2.模拟、线性
零点误差:±0.5%URL/56℃
总体误差:±(0.5%URL+0.5%校验量程)/56℃
1.4. 振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
1.5. 电源影响
小于±0.005%输出量程/伏特。
1.6. 负载影响
没有负载影响,除非电源电压有变化。
1.7. 电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。
1.8. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。



2. 功能规格
2.1. 测量范围:差压:0-6.2-690KPa
    静压:2.5MPa
2.2. 零点与量程

2.2.1. 数字、智能
可用本机量程和零点按钮调整,或用HART手操器远程调整
2.2.2. 模拟、线性
量程和零点连续可调
2.3. 零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
2.4. 输出
数字、智能:
4~20mA DC,用户可选择线性或平方根输出。数字过程变量叠加在4~20mA 信号上,可供采用HART协议的上位机使用
模拟、线性:
4~20mA DC,与过程压力成线性。
2.5. 阻尼时间常数
数字、智能:时间常数可调,以0.1秒递增,由最小至16.0秒。
模拟、线性:时间常数可调,由最小至1.67秒。对平膜片式,时间常数由0.4至2.2秒连续可调。

  ◆选型方式

XST1151LT
 法兰式液位变送器
 代码
量程范围KPa
3
0-1.3~7.5
4
0-6.2~37.4
5
0-31.1~186.8
6
0-117~690
 代码
输出
E
4-20mA
S
智能式
 代码公称直径尺寸(mm)插入筒长度(mm)高压侧隔膜片材料
A0(3〞)80316LSST
A2(3〞)8050316LSST
A4(3〞)80100316LSST
A6(3〞)80150316LSST
B0(4〞)100316LSST
B2(4〞)10050316LSST
B4(4〞)100100316LSST
B6(4〞)100150316LSST
C0(3〞)80哈氏C-276
C2(3〞)8050哈氏C-276
C4(3〞)80100哈氏C-276
C6(3〞)80150哈氏C-276
D0(4〞)100哈氏C-276
D2(4〞)10050哈氏C-276
D4(4〞)100100哈氏C-276
D6(4〞)100150哈氏C-276
E0(3〞)80
F0(4〞)100
 代码
安装法兰
A
3〞150lb
B
4〞150lb
C
3〞300lb
D
4〞300lb
 代码结 构 材 料
法兰和接头排气/排液阀隔离膜片灌充液体
22316不锈钢316不锈钢316不锈钢硅油
23316不锈钢316不锈钢哈氏合金C
24316不锈钢316不锈钢蒙乃尔
25316不锈钢316不锈钢
33哈氏合金C哈氏合金C哈氏合金C
35哈氏合金C哈氏合金C
 代码
选项
M1
0-100%线性指示表
M3
3位半LCD显示表
M4
智能表显示
B1
管装弯支架
B2
板装弯支架
B3
管装平支架
D1
侧面泄放阀在压力室上部
D2
侧面泄放阀在压力室下部
不注
1/2NPT锥管螺纹接头
C2
丁字形螺纹接头M20×1.5,带后部焊接Ф14
引压管的球锥连接头
d
隔爆型dⅡBT4
i
本安型iaⅡCT6
