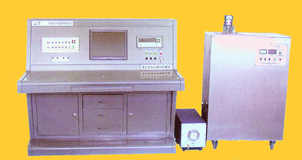

XST100-B型压力仪表自动校验系统




    XST100-B型压力仪表自动校验系统,采用原装进口核心部件,应用多项新技术、新工艺,使得系统非常稳定、可靠,创造了现代实验室环境新概念,赋予其崭新的面貌。产品附省级计量测试部门检定证书。

  性能特点
     *全新概念的压力仪表自动校验与计算机管理系统:是集现代计量测试技术、计算机测控技术、信息管理技术于一体的新一代计量标准校验系统;是综合国内外最先进的压力校验装置的优点,结合LH智能压力校验仪技术的基础上研制开发的,经过了实践检验和改进,并由江苏省计量测试研究所检定,已经形成批量生产的成熟产品。

   *本系统由电动真空源、电动气压源、电动液压源及其压力调节系统构成的全自动全量程的压力源;有多种量种标准压力模块可选、组成高精度压力标准;由工控计算机、控制板卡、数据采集板卡组成的小型计算机控制系统。系统运行时,标准视窗界面,鼠标点击操作非常直观、方便、简洁。整个系统由计算机控制自动造压、自动数据采集处理、存储和文档管理以及自动生成标准格式的检定证书或检定合格证。

   *本系统的测量精度、压力标准点的输出精度均达0.05%F.S。只要计算机视窗界面下选定好压力模块,以及设定好被校仪表的量程范围和测量的标准点,鼠标点击一下,系统便可以自动输出标准压力以供校验。校验压力变送器时,系统可以自动记录各标准压力点对应的电流值。所设压力标准点测量结束后,再填入该变送器的相关信息,便可以按照系统做好的标准格式打印检定证书或检定记录。本系统最大的优点,也是目前压力校验装置最先进的地方就是所有标准压力点均由计算机控制输出,无需人工操作,控制精度达0.05%F.S。
  典型用途
      可校验压力表、压力变送器、指针压力表、差压变送器、压力开关等一次和二次仪表,一个校验系统相当于一个现代化标准压力实验室。

  硬件特点及技术指标

1、自动造压系统

*自动真空源造压范围:0~-98KPa(标准大气压条件下)

*自动气压源造压范围:0~1.0MPa

*自动液压源造压范围:1.0~40~60MPa(介质为变压器油)

*造压方式:工控计算机控制自动造压

*稳定性质指标>0.05%F.S

*校验输出口:每个造压源有两个检定输出口,连接接口为M20×1.5标准螺绞

*操作台外形尺寸:1160×650×100mm(工控机、打印机等另配桌子)

*电源要求:AC220V±10% 50Hz/2.5KW。

2、高精度压力标准模块及测量单元

配置单元
技术指标
精  度
备  注
气压真空
-98~0KPa
0.05%F.S
系统标准配置5个模块,

量程段任选,可任意选

配压力模块
气压
0~25KPa
0.05%F.S
0~0.6(1.0)MPa
0.05%F.S
液压
0~0.6MPa
0.05%F.S
0~6(10)MPa
0.05%F.S
0~40(60)MPa
0.05%F.S
电流测量
(二路)
0~25.00mA
0.05%F.S
电源输出
DC24V.30mA
0.05%F.S

3、计算机系统配置
 硬 件 主控计算机:台湾研祥工控机,配置P500以上、128M、20G、光驱、软驱、15寸彩显
采集控制卡:步进控制板卡、高精度A/D板卡、高速A/D板卡、光隔输入功率输出板卡等
证书打印机:Epson或Canon系列激光打印机
 软 件 在win98平台上用BCB编程、全中文界面、标准windows操作、方便快捷
各种仪表校验数据自动采集、处理、自动生成校验数据表格、报告和证书
数据管理可追逆性和不可更改性,点击查询可调出被校表的全部信息

其他选项
*金属构架,分块拆卸,运输方便。根据用户实验室、标准室的整体要求,可以修改校验台的技术配置、包括外形尺寸和外观颜色。

*如果连接仪表的接头螺纹非M20×1.5时、应在订货时特别说明、我单位可以按照重新加工配置。
